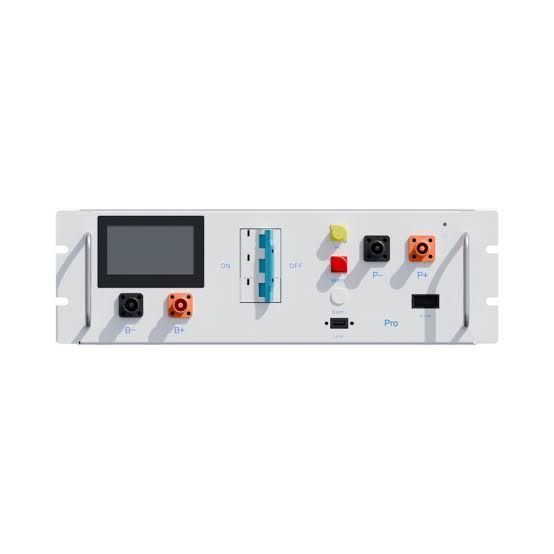

Модуль управління BMS Deye BOS-G-PDU-2
Deye BOS-G-PDU-2 — модуль управління та комутації для високовольтної системи накопичення енергії Deye BOS-G Pro. Він використовується разом з акумуляторними модулями Deye BOS-G-Pack5.1Pro та забезпечує їх об'єднання в єдиний батарейний кластер.
BMS контролює роботу акумуляторних модулів, відстежує їхні основні параметри та забезпечує обмін даними між батарейною частиною, інвертором і системою керування. Таким чином, BOS-G-PDU-2 є сполучною ланкою між акумуляторним кластером та інвертором, передаючи необхідну інформацію для коректної та безпечної роботи системи накопичення.
Частина системи Deye BOS-G Pro
BOS-G-PDU-2 не є акумулятором і не може працювати як самостійний накопичувач енергії. Він встановлюється у складі системи разом із батарейними модулями Deye BOS-G-Pack5.1Pro та спеціальною монтажною стійкою.

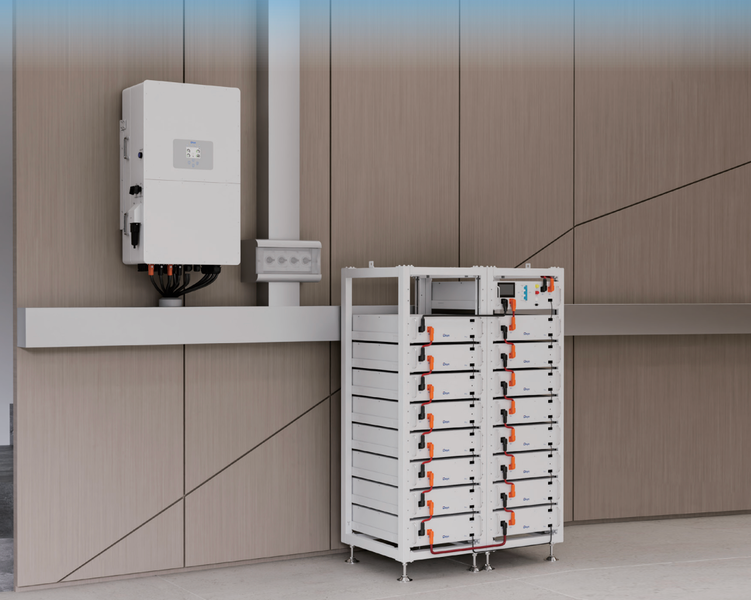

Акумуляторні модулі підключаються до PDU та об'єднуються у високовольтний батарейний кластер. Після цього батарейна система взаємодіє із сумісним інвертором, який забезпечує перетворення та передачу електроенергії до навантаження або в мережу.
Для побудови готової системи також потрібні відповідна кількість BOS-G-Pack5.1Pro, монтажна стійка Deye BOS-G, сумісний інвертор та необхідні кабелі й з'єднання.
Технічні характеристики
Deye BOS-G-PDU-2 розрахований на роботу у високовольтному діапазоні 200–1000 В DC. Номінальний струм заряду та розряду становить 125 А, максимальний — до 160 А. Модуль підтримує підключення від 5 до 16 акумуляторних модулів, що дозволяє формувати системи з різною загальною ємністю.
Для встановлення використовується 19-дюймова rack-конструкція. PDU монтується разом із акумуляторними блоками та забезпечує централізоване підключення батарейної частини до системного обладнання.

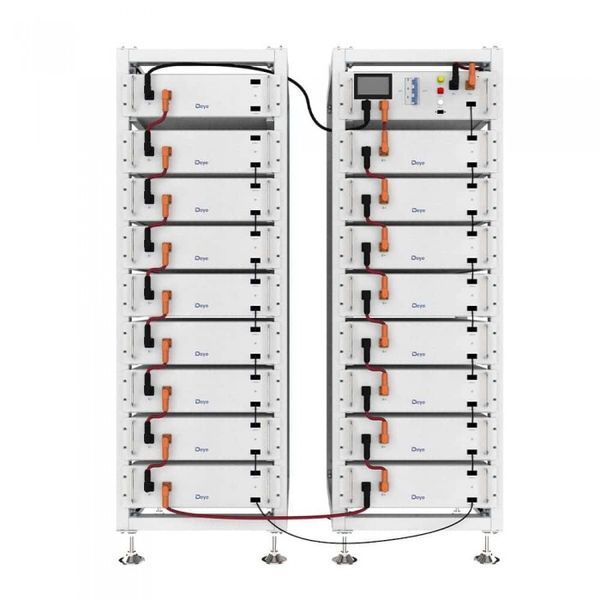

Як формується система
Один Deye BOS-G-Pack5.1Pro має номінальну енергію 5,12 кВт·год. Необхідна ємність накопичувача формується шляхом підключення відповідної кількості таких модулів. BOS-G-PDU-2 об'єднує батареї, контролює їхню роботу та забезпечує комунікацію з інвертором.
Наприклад, використання 8 акумуляторних модулів дає загальну номінальну ємність 40,96 кВт·год. Остаточна кількість батарей та конфігурація обладнання визначаються відповідно до потужності інвертора, необхідної ємності та умов експлуатації.
