Модуль управління BMS Dyness STACK100 SBDU100

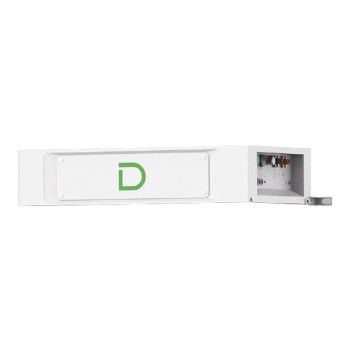

Dyness SBDU100 — модуль управління BMS/BDU для високовольтної акумуляторної системи Dyness STACK100. Він є центральним елементом керування акумуляторним стеком і забезпечує контроль процесів заряджання та розряджання, обмін даними із сумісним інвертором і захист акумуляторної системи.

SBDU100 використовується разом з акумуляторними модулями Dyness S51100 ємністю 5,12 кВт·год. Сам модуль керування не є акумуляторною батареєю — він забезпечує роботу та керування високовольтним акумуляторним стеком Dyness STACK100.

Для чого потрібен Dyness SBDU100?

У системі Dyness STACK100 модуль SBDU100 виконує роль центрального контролера. Він відповідає за взаємодію між акумуляторними модулями та інвертором, контролює параметри системи та забезпечує її безпечну експлуатацію.

Завдяки BMS система контролює процеси заряджання і розряджання акумуляторів, а також стежить за основними електричними та температурними параметрами. Система BMS Dyness передбачає захист від перезаряду, глибокого розряду, надмірного струму та небезпечних температурних режимів.

SBDU100 також забезпечує комунікацію з інвертором, завдяки чому акумуляторна система може працювати як єдиний керований енергетичний комплекс.

SBDU100 для високовольтної системи Dyness STACK100

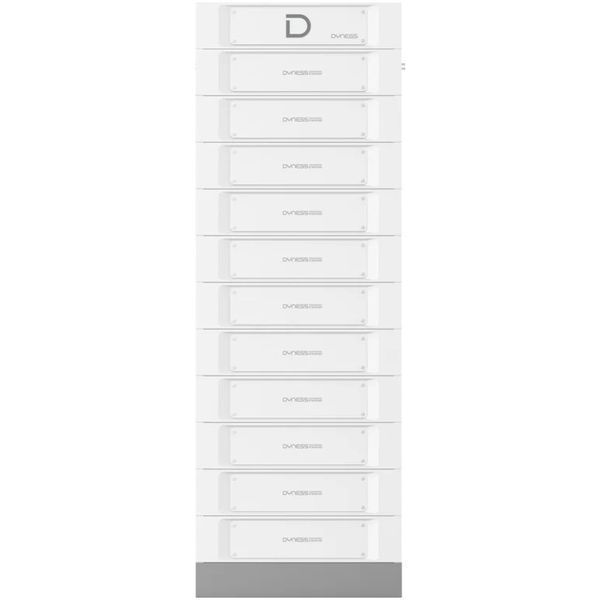

Dyness STACK100 — модульна високовольтна система накопичення енергії, у якій акумуляторні модулі встановлюються вертикально один на один. Один модуль S51100 має напругу 51,2 В та ємність 5,12 кВт·год.

Для формування акумуляторного стека використовуються від 3 до 15 акумуляторних модулів. Залежно від конфігурації система має ємність від 15,36 до 76,8 кВт·год. Окремий SBDU100 забезпечує керування таким стеком.

Тому при комплектації Dyness STACK100 важливо враховувати, що SBDU100 є обов'язковим елементом системи, а не додатковим аксесуаром до окремої батареї.

Високовольтний BMS Dyness

SBDU100 призначений для роботи у високовольтних системах. Робочий діапазон напруги контролера становить 134–700 В, а максимальний струм заряджання та розряджання — 100 А. Рекомендований струм становить 50 А. (E-energy)

Такий діапазон дозволяє використовувати контролер у різних конфігураціях Dyness STACK100 залежно від кількості встановлених акумуляторних модулів.

Важливо правильно підібрати кількість батарей S51100 відповідно до вимог конкретного інвертора та конфігурації системи. Високовольтна акумуляторна система повинна збиратися та налаштовуватися відповідно до документації Dyness.

Комунікація з інвертором

Для роботи системи накопичення енергії важлива не тільки ємність акумуляторів, а й коректний обмін даними між батареєю та інвертором.

Dyness SBDU100 забезпечує необхідне керування та комунікацію в системі STACK100. Завдяки цьому інвертор отримує інформацію про стан акумуляторної системи та може коректно керувати процесами заряджання і розряджання.

Для STACK100 передбачені інтерфейси CAN та RS485, а система також може використовувати вбудований Wi-Fi-модуль для моніторингу та OTA-оновлення. Це дозволяє інтегрувати Dyness STACK100 у сучасні системи накопичення електроенергії та контролювати їхню роботу разом із сумісним інвертором.

Захист акумуляторної системи

Одна з головних функцій BMS — забезпечення безпечної роботи акумуляторів.

SBDU100 контролює параметри високовольтної батарейної системи та бере участь у захисті від небезпечних режимів роботи. BMS Dyness передбачає контроль таких параметрів, як струм, напруга та температура, а також функції захисту від перезаряду, надмірного розряду та перевищення допустимого струму. Це особливо важливо для високовольтних систем, де правильне керування акумуляторними модулями є необхідною умовою стабільної та безпечної роботи.

Один SBDU100 для одного акумуляторного стека

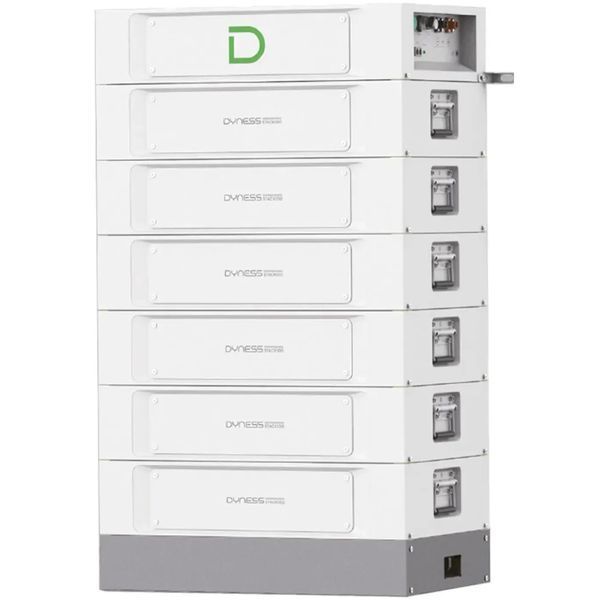

SBDU100 встановлюється у верхній частині системи Dyness STACK100 та працює спільно з базовим модулем системи. Для кожного окремого стека потрібен відповідний модуль керування.

Система STACK100 передбачає можливість подальшого розширення шляхом паралельного об'єднання кластерів. За актуальною інформацією Dyness, система може масштабуватися до 12 кластерів паралельно, а загальна ємність може досягати 921,6 кВт·год. Таким чином, SBDU100 використовується не тільки в невеликих акумуляторних системах, а й у масштабованих рішеннях для комерційних та інших об'єктів із високим споживанням електроенергії.

Де використовується Dyness SBDU100?

Модуль керування SBDU100 призначений для акумуляторних систем Dyness STACK100 та може використовуватися в:

• системах накопичення електроенергії;

• високовольтних гібридних системах;

• автономних енергетичних системах;

• системах резервного живлення;

• сонячних електростанціях із накопиченням енергії;

• комерційних та промислових системах зберігання електроенергії;

• системах із масштабованою акумуляторною ємністю.

Монтаж та обслуговування

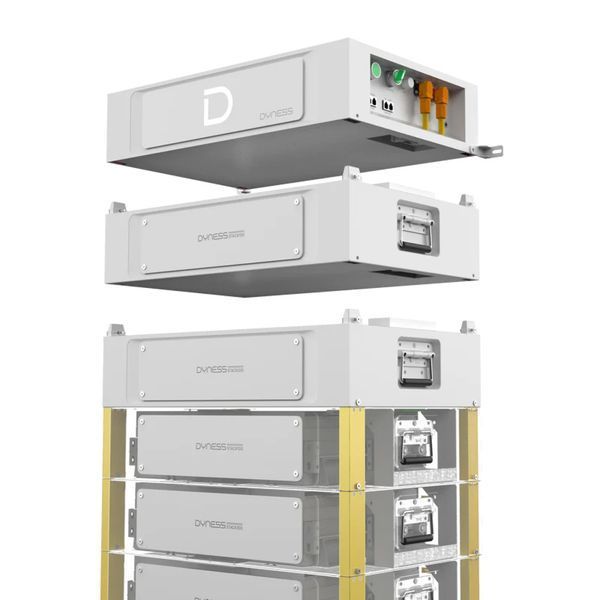

Dyness STACK100 розроблена як модульна система зі зручним стековим монтажем. Конструкція дозволяє встановлювати акумуляторні модулі без складного зовнішнього кабельного з'єднання між кожним блоком, що спрощує монтаж системи.

Заміна BDU/SBDU100 повинна виконуватися тільки після повного вимкнення акумуляторної системи та відповідно до інструкції виробника. У документації Dyness прямо зазначено, що після встановлення нового BDU необхідно повторно виконати самотестування акумуляторної системи.

Купити Dyness SBDU100 в Україні

Dyness SBDU100 — оригінальний модуль керування BMS/BDU для високовольтної акумуляторної системи Dyness STACK100. Він забезпечує керування акумуляторним стеком, контроль параметрів батарей, комунікацію з інвертором та захист системи під час експлуатації.

Спеціалісти компанії "Амперум" допоможуть вам підібрати необхідні компоненти для Dyness STACK100 — акумуляторні модулі S51100, модуль керування SBDU100, сумісний високовольтний інвертор та, за потреби, сонячні панелі. Також можемо виконати монтаж, підключення та налаштування системи накопичення енергії.
