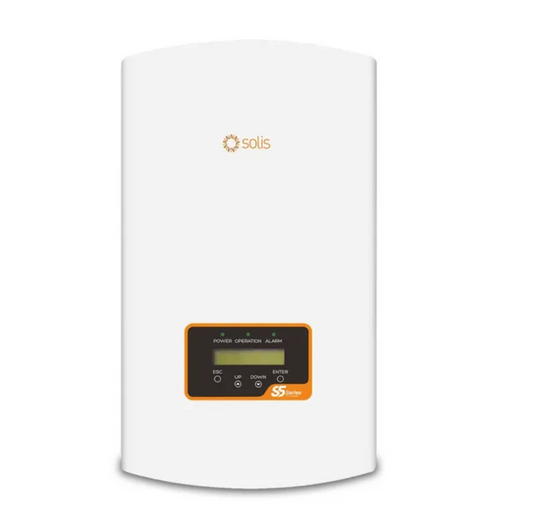

Мережевий інвертор Solis S5-GR3P10K

Solis S5-GR3P10K — трифазний мережевий інвертор потужністю 10 кВт для сонячних електростанцій приватного, комерційного та малого промислового призначення. Модель призначена для перетворення постійного струму від сонячних панелей у змінний та передачі виробленої електроенергії в трифазну мережу.

Ефективне використання сонячної генерації

Інвертор розрахований на підключення сонячного масиву рекомендованою максимальною потужністю до 15 кВт. Максимальна вхідна напруга становить 1100 В, пускова — 180 В, а робочий діапазон MPPT — 160–1000 В. Для підключення PV-масиву передбачено 2 MPPT-трекери та 2 входи на MPPT, що дозволяє розділяти сонячні панелі на два незалежні стрінги.

Максимальний вхідний струм становить 16 А на кожен MPPT, а максимальний струм короткого замикання — 20 А на кожен трекер. Така конфігурація дає змогу використовувати інвертор із сучасними сонячними панелями з підвищеним робочим струмом.

Високий ККД

Номінальна вихідна потужність Solis S5-GR3P10K становить 10 кВт, максимальна — 11 кВт. Максимальний ККД моделі досягає 98,6%, європейський ККД — 98,0%. Коефіцієнт гармонічних спотворень струму THDi <2%, а коефіцієнт потужності — понад 0,99.

Інвертор працює з трифазною мережею 220/380 В або 230/400 В та частотою 50/60 Гц. Максимальний вихідний струм для моделі 10 кВт становить 15,9 А.

Захист і стабільна робота

Solis S5-GR3P10K має комплекс вбудованих захистів: від зворотної полярності постійного струму, короткого замикання, підвищеного струму та перенапруги. Також передбачені моніторинг мережі, захист від острівкування, температурний захист, багатопікове сканування та вбудований роз'єднувач постійного струму. Модуль AFCI 2.0 доступний опціонально.

Ступінь захисту корпусу IP66 дозволяє використовувати інвертор у зовнішніх умовах. Робочий діапазон температури навколишнього середовища становить від −25 до +60 °C. Максимальна висота встановлення — 4000 м.

Охолодження та конструкція

Для Solis S5-GR3P10K використовується природне охолодження. Рівень типового шуму для відповідної групи моделей — менше 30 дБ(А). Інвертор виконаний за безтрансформаторною топологією, а його власне нічне споживання становить менше 1 Вт.

Габарити пристрою — 310 × 563 × 219 мм, вага — 17,9 кг. Для підключення сонячних панелей використовуються роз'єми MC4, для мережевого підключення — конектор швидкого підключення. Інвертор оснащений LCD-дисплеєм.

Моніторинг роботи сонячної електростанції

Для обміну даними передбачений інтерфейс RS485, а Wi-Fi та GPRS доступні опціонально. Це дозволяє організувати дистанційний моніторинг роботи інвертора та контролювати параметри сонячної електростанції.

Для яких СЕС підходить Solis S5-GR3P10K

Мережевий інвертор Solis S5-GR3P10K 10 кВт підходить для трифазних сонячних електростанцій приватних будинків, комерційних об'єктів, підприємств та інших об'єктів із підключенням до електромережі.

Поєднання 10 кВт номінальної потужності, 2 MPPT, можливості підключення PV-масиву до 15 кВт, ККД до 98,6%, IP66 та комплексу захистів робить Solis S5-GR3P10K практичним рішенням для побудови сучасної мережевої СЕС.
